作品紹介特殊工事
１．パルテムフローリング工法（管更正）矩形
工事名 大久保浄水場西部系樋管(上流側)耐震補強工事
工事場所 さいたま市桜区在家／大久保浄水場内
発注者 埼玉県公営企業管理者
工 期 平成23年12月5日から平成24年6月15日
工事概要 樋管耐震（内面）補強 □-2,200ｍｍ×2,200ｍｍ L=65.7ｍ
規模及び構造 可とう継手（可とう管内面）補強 φ2,200ｍｍ
【工法概要】
パルテム・フローリング工法は既設管渠内で組み立てた鋼製リングに高密度ポリエチレン管のかん合部材と表面部材とを管軸方向に組み付け、既設管と表面部材との間に充填材を充填することにより、既設管渠を更生する工法である。
フローチャート
①管渠内清掃工 → ②管渠内調査工 → ③工場製作 → ④鋼製リング設置工 → ⑤かん合部材設置工 → ⑥表面部材設置工 → ⑦裏込充填工 → ⑧管口仕上げ → ⑧完成
管内清掃

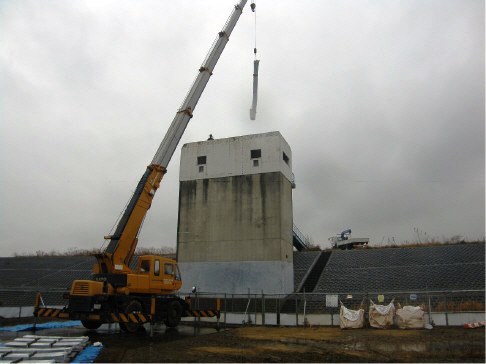

材料吊り卸し状況（管内）

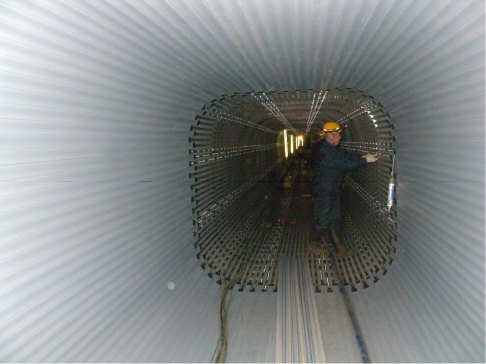

かん合部材組立

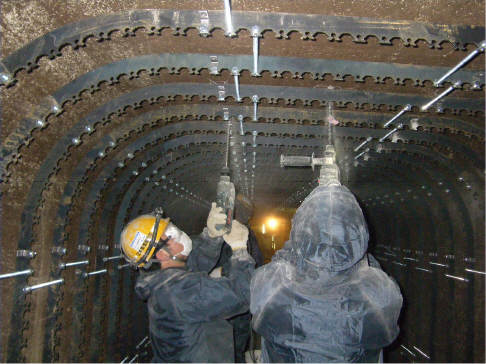

アンカー設置（鋼製リング固定用）

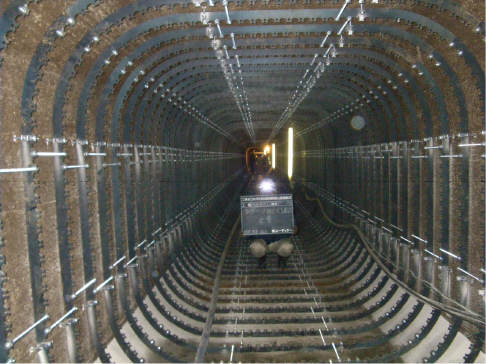

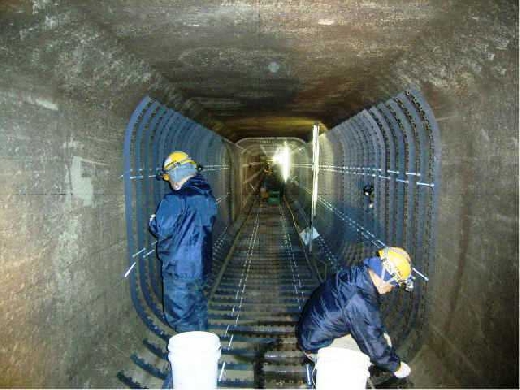

鋼製リング設置完了
かん合部材設置状況

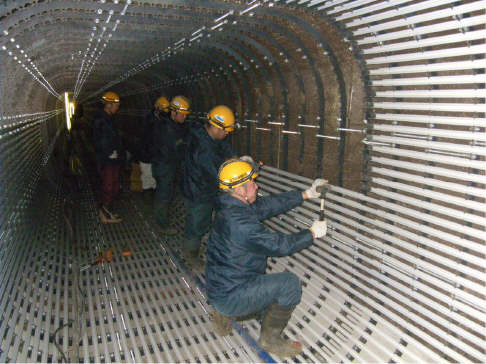

表面部材設置状況

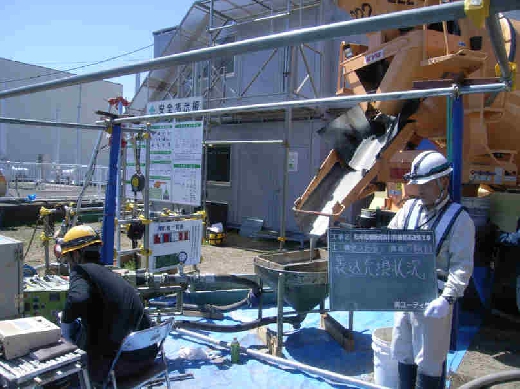

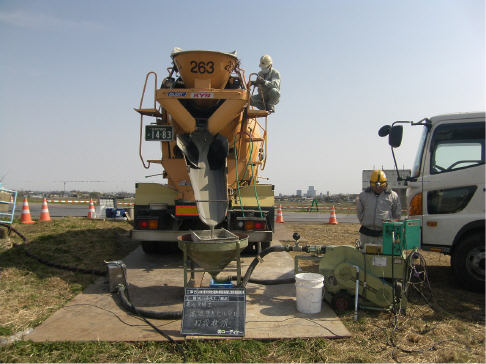

裏込充填（生コン車）

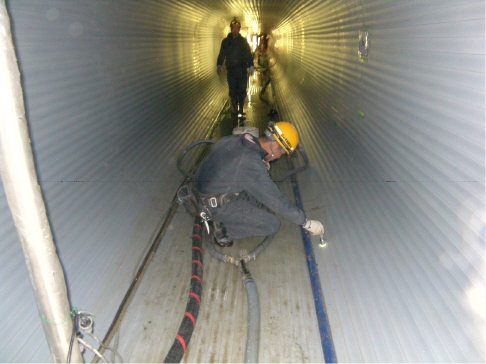

裏込充填確認状況
管口仕上げ完了

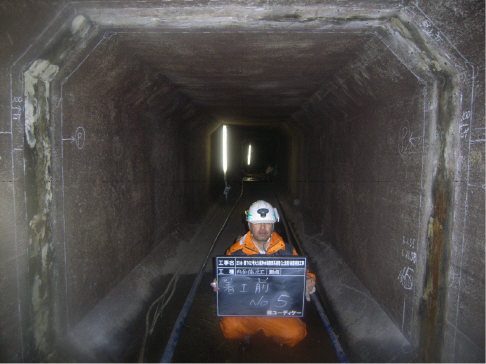

着工前（樋管内）

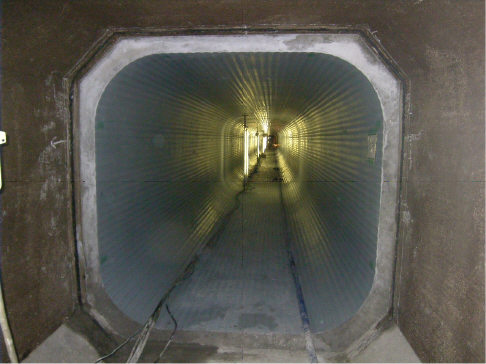

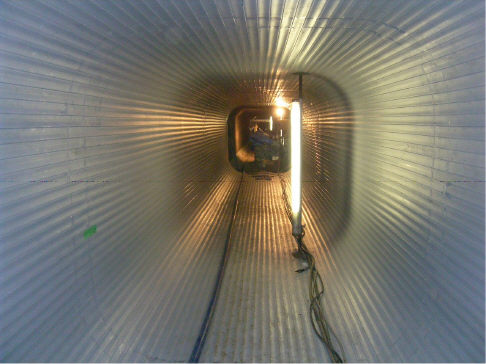

完成

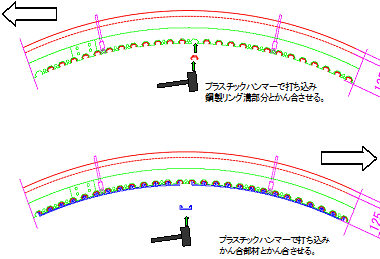

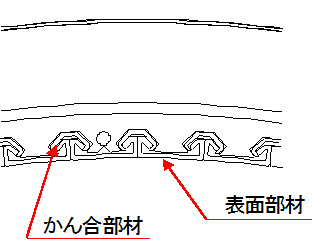

かん合部材説明図
部材断面設置図
２．パルテムフローリング工法（管更正）円形
工事名 右岸流域新河岸幹線管渠改築工事
工事場所 富士見市大字下南畑地内
発注者 埼玉県下水道事業管理者
工 期 平成24年12月11日から平成25年6月14日
工事概要 管渠更生工法（製管工法）φ2,300ｍｍ L=190.7ｍ
規模及び構造 耐震継手 1箇所
フローチャート
①管内事前調査 → ②設計図書照査 → ③材料製作 → ④準備工 → ⑤水替工 → ⑥事前処理工 → ⑦鋼製ﾘﾝｸﾞ組立て工 → ⑧かん合・表面部材組付け工 → ⑨端部間詰め工 → ⑩裏込充填工 → ⑪管口仕上げ → ⑫完成

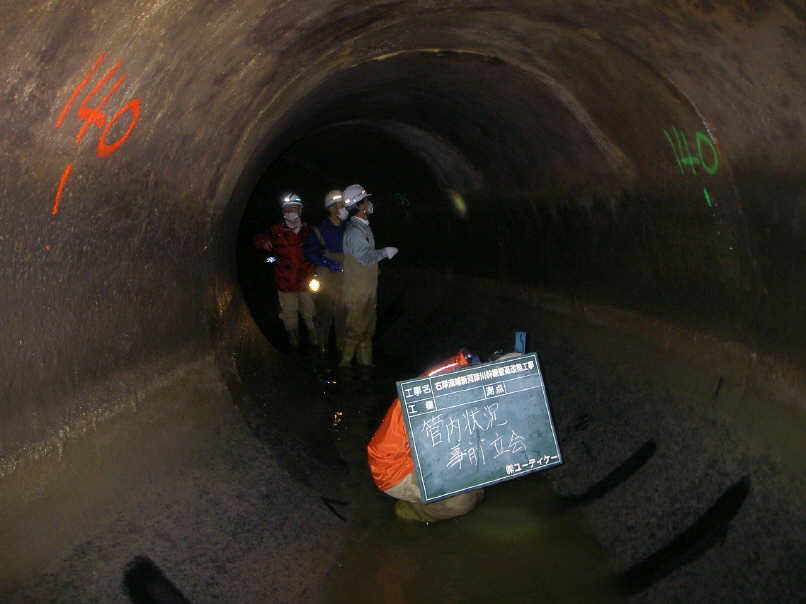

1.管内事前調査
2..水替状況

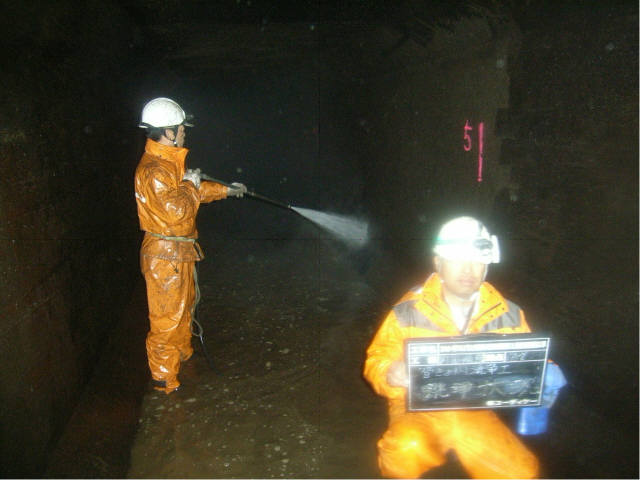

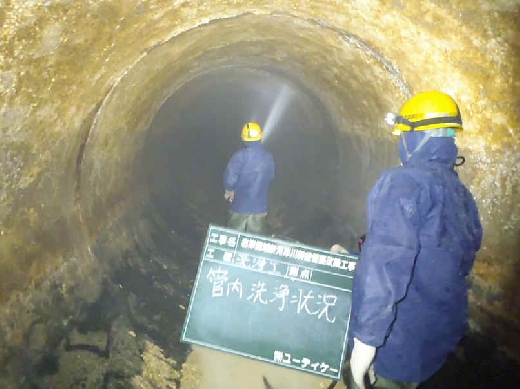

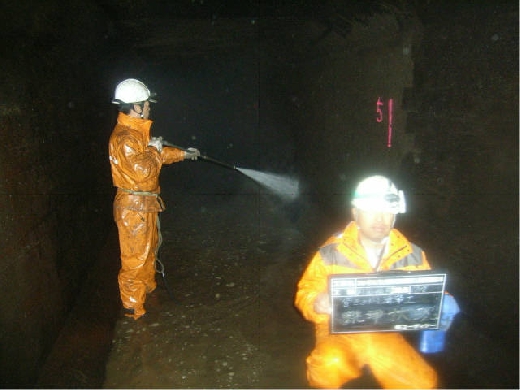

3.事前処理（洗浄・清掃）

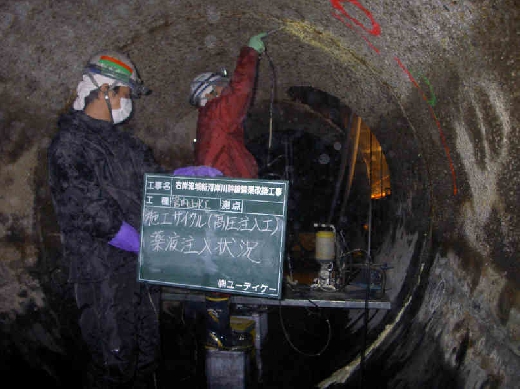

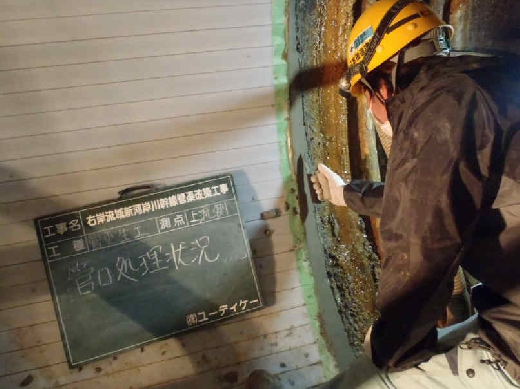

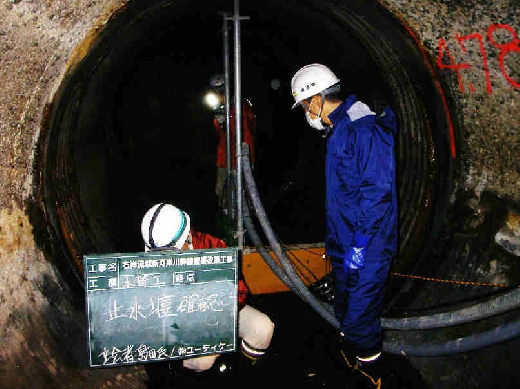

4.事前処理（漏水箇所の止水処理）

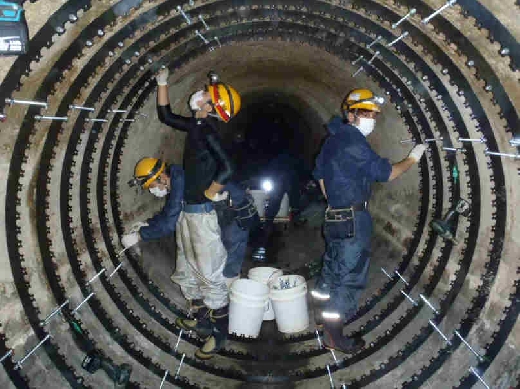

5.鋼製ﾘﾝｸﾞ組立て工

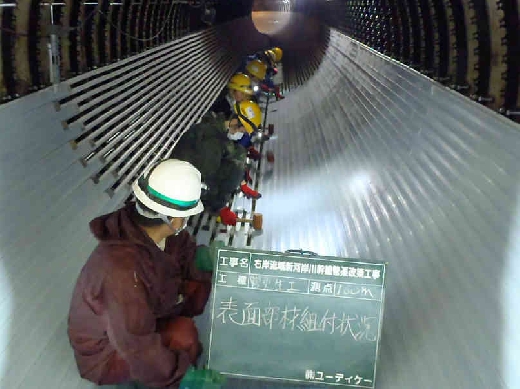

6.嵌合・表面部材取付け工
7.端部間詰め工
8.裏込充填工

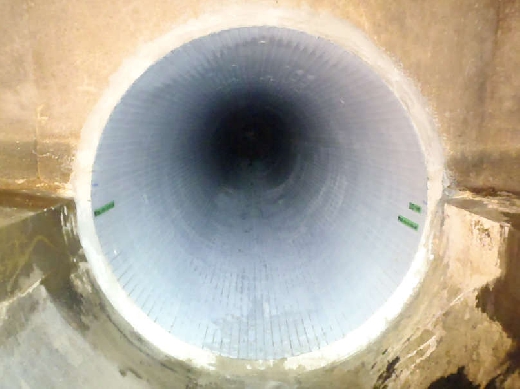

9.完成

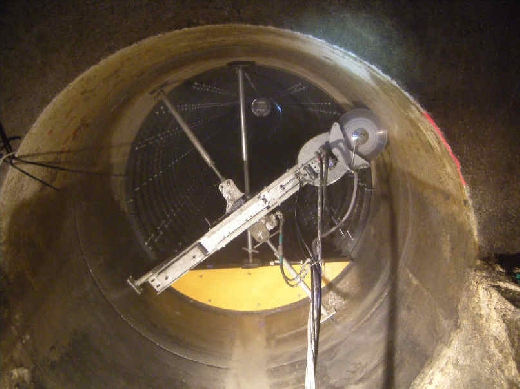

1.耐震継手（一次切削）

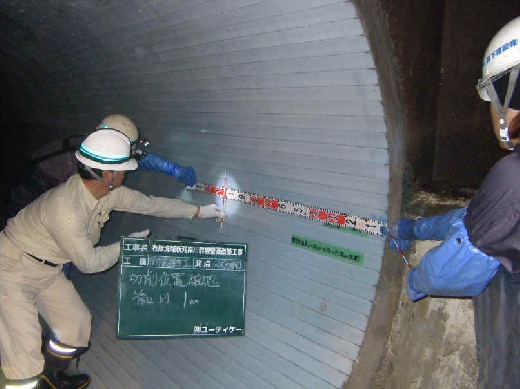

2.誘発目地位置出し

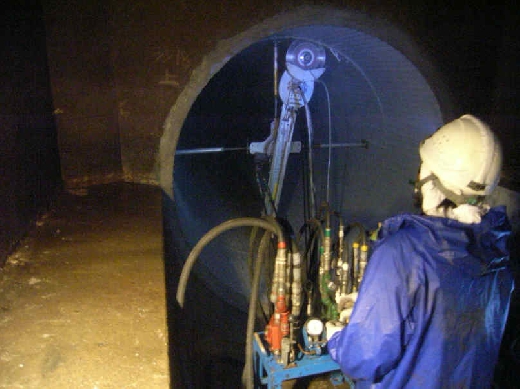

3.2次切削

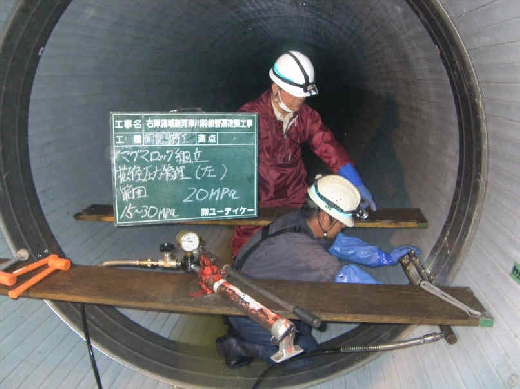

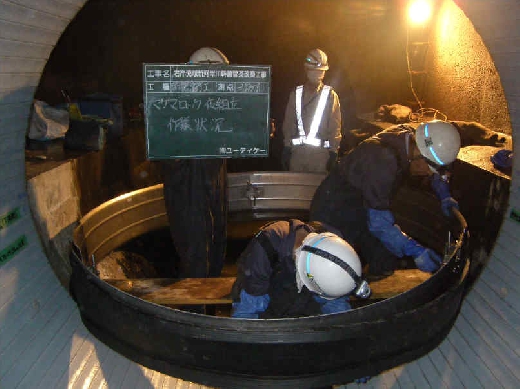

4.継手組立

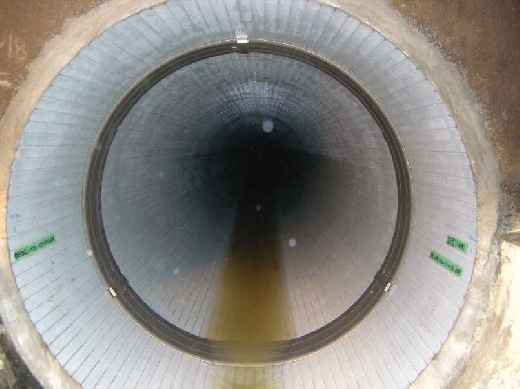

5.耐震継手設置
6.完成
